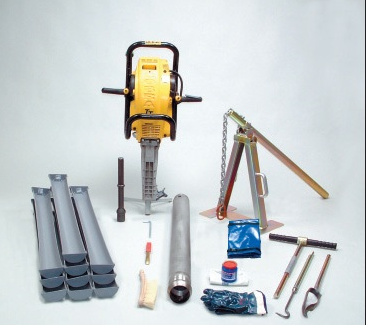

（一）冲击锤

作为冲击钻的动力来源有电动和汽油动力两种，用户可根据下面的优缺点进行选择。

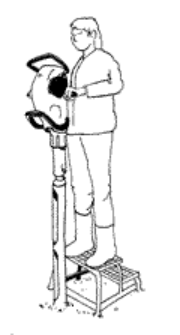

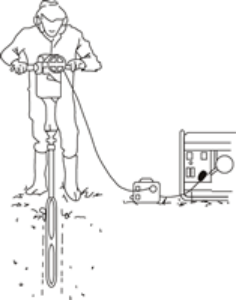

1. 电动冲击锤：轻便，结构简单，对土壤样品没有二次污染。但是需要额外的发电机

            04.18.80 电动冲击锤，轻便型 (HM 1800)

            规格：31.7 焦耳

                      1200击/分钟

                      自重：17 公斤

            04.18.81 电动冲击锤，加重型 (HM 1800)
            规格：55.3 焦耳，

                      1000击/分钟

                      自重：29.1 公斤

2. 汽油冲击锤：无需额外配件即可独立工作。但重量较大，结构较复杂，需换油等维护工作，对土壤样品有潜在的二次污染可能。

             04.19.01 汽油动力冲击锤
             规格：冲击力为1620击/分钟，

                       40焦耳

                       净重：24千克

                       总长927毫米

                       噪音96 dB(A)，符合PN8NTC2规定。使用90号以上无铅汽油。

               电动冲击锤                                               汽油冲击锤

（二）发电机

       小型发电机可用于现场供电，其最大功率为3500瓦，可产生230V-50Hz交流电和12V-8.3V直流电。为了保护发电机的设备使用者，我们设计了绝缘保护装置。根据NEN1010，如果发电机功率超过2000瓦，那么必须具备绝缘保护。这个绝缘保护装置不适用于带接

       地的电源，装置配备带有European插头的电缆。

（三）冲击钻

不同直径的冲击钻

冲击钻

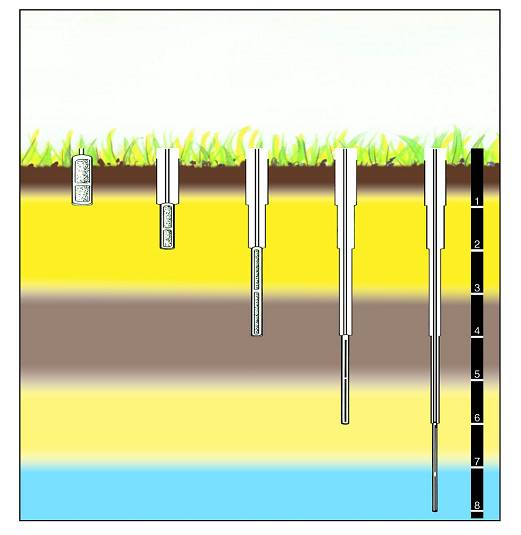

冲击钻可以采集最深10米的原状土。Eijkelkamp的冲击钻非常坚固，这要归功于所用的材料、工艺（特殊的焊接技术和淬火）和特殊设计，产生最佳的钻入速度和方便的样品提取、清洁效果。根据土壤类型、打钻深度和采样数量的不同，可选用各种冲击钻。

冲击钻有两种设计：
□ 通用型适合于各种类型的土壤
□ 带有取芯钻夹具的沙地型，适于松软的沙土。

规格：
通用型冲击钻可选直径有40，50，60，75和100毫米，长度为50，100和200厘米(最长的冲击钻直径最小)。沙地型冲击钻只有50厘米直径和200厘米长度可选。

（四）取芯器

带采样管的取芯器	采样器,切割头 和取芯钻夹具

取芯器

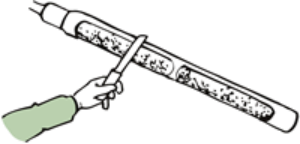

除了普通的冲击钻，还可以配备有采样管的取芯器，透明的采样管可以在现场查看样品的情况，特殊的切割头装有可更换的取芯钻夹具，避免样品的损失和破坏。采样管的样品密封后可运回实验室分析。

局限性：
不能钻木头、根、软岩、大石块或坚硬的混凝土。

（五）提取系统

提取第一段钻头的钻杆拉取加长杆和底座

使用所配备的各类钻杆提取器，将钻头从土壤中取出并不费力。

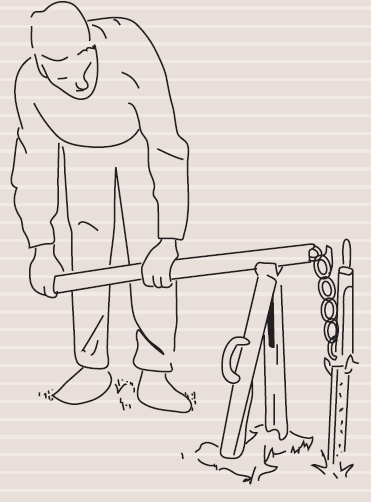

第一个钻头可以用装了加长装置的钻杆提取器取出。如果钻身仍然有一部分陷在表层土壤里，那么可以用带链式拉杆的金属提升支架将其取出。

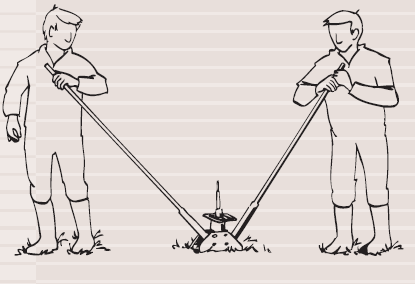

对于其它(钻采得更深的)钻头，可将机械提取器直接放置于土壤表面。机械提取器有一人或两个操作两种。一个操作的提取器拉力为20千牛顿，有效长度约为70厘米；两人操作的拉力则为40千牛顿，单独配备了1.9米长的撬棍。钻头一松开，就可以用直径32到36毫米的球形夹具(带手柄，最大拉力40千牛顿)取出。

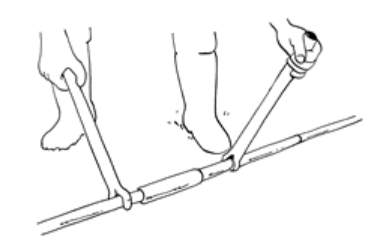

套管和钻杆提取器用的钳夹直径为22到80毫米。要钳住钻杆和套管，钳夹的直径则为32-36、36-45、50-54毫米。加上垫圈，机械提取器就可以使用钻管和拉取夹了。

如果提取的条件特别困难，还有手动液压提取设备。液压提取器配备了提取筒(直径65毫米)和带液压提取管的液压发电机，拉力为80千牛顿。提取筒可自动断电。要将钻头和钻杆取出，还需要一个带把手和球形夹具的主夹板。液压泵的最大工作压力为700bar，它和提取筒的重量之和为75千克。

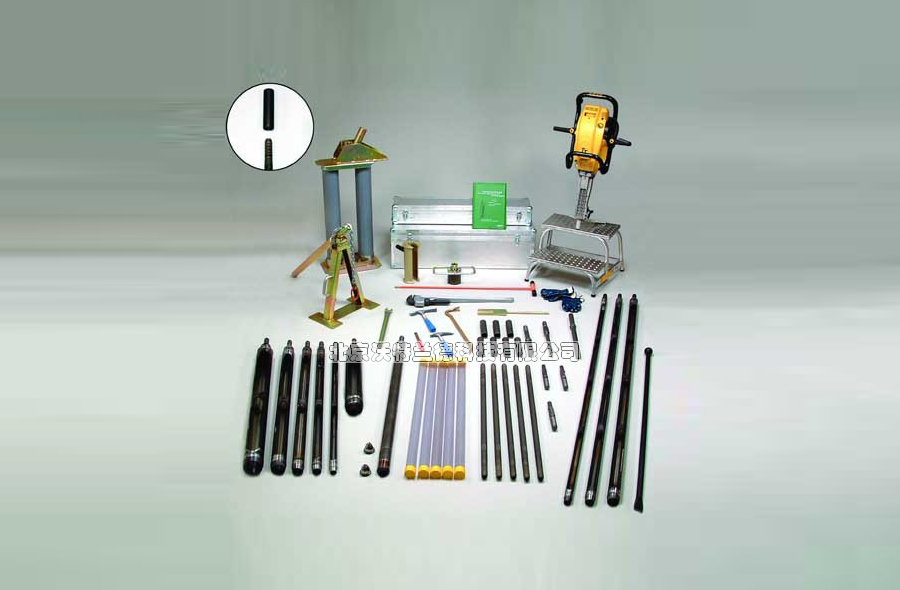

由于其灵活性和解决问题的能力，冲击钻仍能取得标准手动钻无法代替的位置。如果在坚硬的土地上和包含碎石、石块的土层中打钻，就要用到冲击钻。带有坚硬切割头的冲击圆凿，由冲击锤驱动进入土壤。通过逐级方式将冲击圆凿打入和取出，将冲击打钻程序尽可能简化和避免污染。样品受到的破坏减少到最小。冲击钻的应用包括土壤污染研究，谷物尺寸分布，常规土壤分级，剖面描绘等。

冲击钻可以采集最深10米的原状土。Eijkelkamp的冲击钻非常坚固，这要归功于所用的材料、工艺（特殊的焊接技术和淬火）和特殊设计，产生最佳的钻入速度和方便的样品提取、清洁效果。根据土壤类型、打钻深度和采样数量的不同，可选配各种冲击钻。
