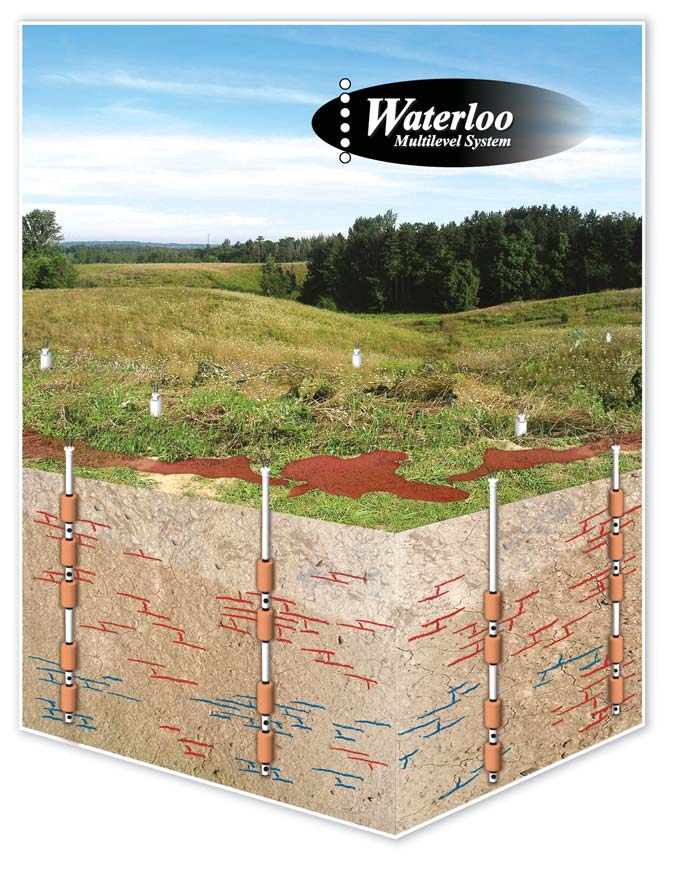

当监测一个矿井中不同深度的一系列离散隔离间隔时, 能够获取优质数据. 多水位系统能够提供详尽的以水平和垂直流量的形式表示的信息, 并能够与离散区域污染物取样相联合, 非常适合于精确现场评估.

长滤井偏差

      - 污染物与长滤网混合会掩盖其垂直变化, 导致低估羽状物的空中面积并稀释了污染物的真实浓度.
      - 井中的外围垂直流体会潜在地把污染物传播到以前的隔离区域.

详尽的多水位数据 - 优点

      - 跨越地下水流动路径的多水位横切为计算质量流量提供了最好的数据. 这已证明是切实可行的现场评估受体最大污染物浓度/风险的一个重要工具.
      - 使用一系列多水位系统提供的详尽3D数据来优化原位补救的性能. 随后横切可以用来评估选择的补救选项是否成功, 以及实施任何的改进.

经济性

      - 已证实可减少钻洞及清理沉积物的成本
      - 因为清除量减少,人工时间和处理费用都会节省. 一套多水位系统监测口环绕的离散区间允许更小的清除量以及对水平变化的快速反应, 非常适用于低流量采样技术.

系统使用模块组件, 使用不同长度的套管, 封隔器, 监测口, 一个基座插头和一个地面多支管来组成一个密封的套管柱.

连接在每个监测口主干的监测管将其监测区域单独地连接到地面. 标准系统为2英寸(50毫米)Sch.80PVC以适配3-4英寸(75-100毫米)的钻井,并使用3英尺(915毫米)长的封隔器. 还可选不锈钢组件, 自定义封隔器材料和尺寸以及特氟隆管.

监测口由316不锈钢制成. 监测口在每一个指定的监测区由封隔器隔离, 并使用小直径管单独连接到地面多支管. 从而地层水进入到监测口, 流经主干, 上升到连接在主干上的监测管中, 并到达其静止水位.
采样泵或压力传感器以连接到监测口主干的方式部署在每个监测区域. 双主干监测口可以用来从同一个监测口取样和测量液压压头. 另外可以打开监测管, 使用便携装备来取样和测量液压压头. 对于安装在淤泥沉积处的, 有特殊的使用额外滤网的采样口来阻止淤泥进入到监测口中.

Waterloo系统接合组件的专利方法是使用一根尼龙剪切线和一个O环. 这使得接合点可靠并且防漏, 因此Waterloo套管柱的核心会与外部的地层水相隔离. 地下水只能通过监测口主干和连接的监测设备进出,. 这个水密封还能防止套管内的封隔器膨胀水与套管外部的地层水相接触.

多支管在地面上完成了整套系统. 它管理, 识别并且协调每个监测区域的管和/或线.
多支管允许依次连接到每个传感器, 泵的连接是简单的一步式的. 当已经选好专用泵, 它允许分别地清洗单个区域, 或者同时清洗很多区域以便节省野外工作时间.
* US Patent 5,255,945
®Teflon is a registered trade-mark of the Dupont Corporation.

永久性封隔器保证了在基岩型芯孔以及套管井中密封的长期完整性. 它们使用安装在穿孔封隔器体上的一个水激活的膨胀套管. 一层渗透性塑料将水均匀的散布在封隔器的膨胀材料上. 一套橡胶/凯芙拉/橡胶的外层覆盖物包裹着膨胀材料. 凯芙拉层提供了强度以桥接大的龟裂. 柔韧的纯胶橡胶形成了对抗钻井壁的一个有效密封.

安装完成后水就被添加到密封套管柱的内部. 水经过封隔器体进入膨胀套管让材料膨胀. 因此就永久性的形成了一个精心设计的对抗钻井井壁的密封.

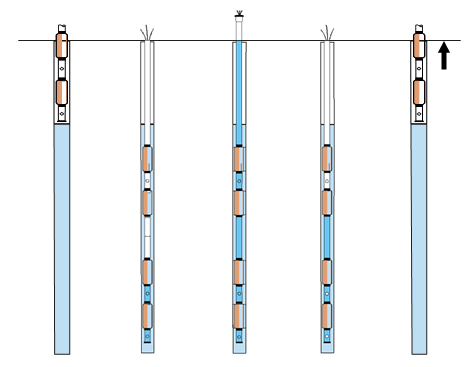

               插入                    预膨胀                    已膨胀                 已收缩                   去除

永久性Waterloo封隔器

这些封隔器允许在其它区域或者新地点重用系统. 它们减轻了系统维护和停用钻井的难度, 简化了钻洞灌浆并可以重用系统部件.

移动式封隔器由炭黑橡胶制成, 在Waterloo多水位监测系统套管柱内部加压以液压或者气压方式膨胀. 封隔器可以依据不同的钻井直径来建造.

可以由钻井承包人使用传统的沙子和斑脱土替换法来安装一个永久性3英寸或4英寸的套管和筛筒. 然后可以在筛筒和套管内安装一套带有永久性或可移动式封隔器的Waterloo多水位监测系统, 如同在基岩钻井内一样.

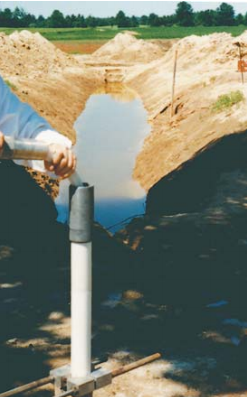

如同在基岩中的一样, Waterloo多水位监测系统可以用来监测松散层内的多个区域. 系统有三种安装方式:
     在空心杆钻或临时套管内, 使用特殊的加筛监测口, 以便流动沙层塌陷在系统周围.
     在空心杆钻或临时套管内, 随着螺旋钻或临时套管被提升, 使用标准的导管法将沙子放在监测区域之间监测口和斑脱土密封的周围环形空隙内.
     在套管筛井内, 使用封隔器密封区域.

安装Waterloo多水位监测系统快速而且容易.
从基座插头和下面多数的部分开始, 组件以要求的顺序连接在一起. 每当一个新监测口被安放在一个新监测管的位置, 专用的泵和/或传感器就连接到它的上面. 连续的组件通过这些管被螺旋在一起形成一个套管柱, 直至系统完成.

通常一个三到四个成员的小组可以在一天内将系统安装完成. 根据深度的不同有可能需要使用钻机. Solinst可以安排一个受过训练的技师来辅助安装系统.

对您的设计标准来说Waterloo多水位监测系统是极其灵活的. 可以定制每个系统以满足监测需求, 现场条件和预算限制:
     可移动式或永久性系统
     地下水或渗流区监测的基岩或表土层应用
封隔器和监测口可以精确地安放以便监测每一个感兴趣的区域.

可以为特定的应用选择特殊的材质. 它们包括不锈钢套管和封隔器器体, 及不锈钢, 尼龙或特氟隆管.

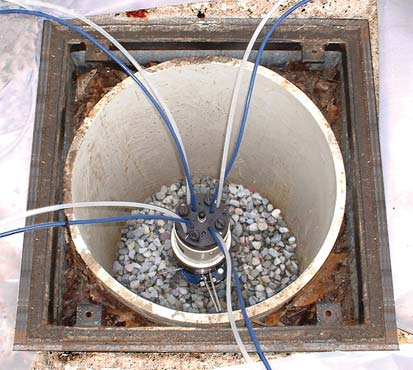

为四区域监测而安装的带有传感器和专用泵的多通道清洗多支管

Waterloo或可移动式封隔器设计使用在3英寸至4英寸的钻井中(75-100毫米).可以使用下面的选项将系统安装在更大的钻井中:

    不使用封隔器, 在Waterloo套管柱周围放置沙子和斑脱土以隔离部件

    3-4英寸滤网和套管柱, 安装在一个更大的洞中, 通过安装带封隔器的Waterloo系统来完成

一个系统监测区域的最大数目是由能放进套管柱的管和/或线的数目决定的. 这个数目依赖于选择的监测选项. 系统设计可以监测2至24个区域.

专用采样泵和/或压力传感器

每个监测口可以适配一个专用采样泵和/或压力传感器. 这使得获取每个数据集的速度被提升至最大, 并避免了净化和重复下放便携式设备的需要. 采样泵还适合于多种类型污染物的采样, 包括VOC.
清洗量非常小. 有了专用泵, 所有的区域可以同时清洗. 带有两个主干的监测口允许将一个专用泵和一个传感器安装在完全相同的水位上.

开放管

最基础的版本使用连接到每个监测口的开放管. 这个选项使得可以使用便携式采样器和一个窄直径水位计来做监测. 这就提供了一个非常经济而且灵活的多水位监测设备.

混合使用开放管和专用装备

第三个选项是在不同的区域选择混合使用开放管和专用装备. 这个方法组合了在更浅区域中使用更少的昂贵便携式装备, 和在更深区域中使用更加节省时间的专用装备的优点.

仅水位监测

系统可以仅由压力传感器组成, 最多可以监测24个离散区域的压力

专用装备减少了获取数据的时间和付出, 因为装备不用每次都下放到钻井中而且清洗量也减少了. 它可以节省可观的成本并且避免交叉污染.

对于长期或频繁的采样, Waterloo监测系统最经常使用的是气体驱动, 如Solinst双联阀泵地下水采样器有不锈钢体和特氟隆阀. 泵被直接连接到每个监测口的主干上, 并且双线聚乙烯或特氟隆管将泵连接到井口多支管上.

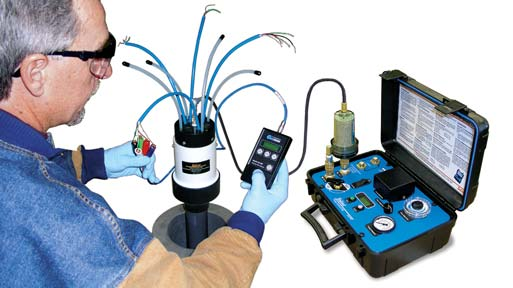

自动和手动的泵控制单元都易于使用. 它们有快速连接的联轴器, 连接到多支管只需一个连接. 可以轻松而且快速地获取来自多个水位的样品.多支管的多通道清洗功能够同时清洗一些或所有水位.

从专用DVP收集样品

因为在系统中使用了小的环形空隙和管直径, 所以清洗量非常小. 因此采样快, 即便流量很低, 特别是使用了专用泵从而可以同时清洗所有区域的时候.
专用的膜片泵和双联阀泵(DVP), 以及便携式DVP都非常适合于低流量采样并需要清洗技术的时候.

微型双联阀泵(微型DVP)使用同轴特氟隆管, 能够高质量的采样, 并且小到足以适合1/2英寸(13毫米)内径的管. 灵活性和尺寸的独特组合使得这个泵非常适合于在小而灵活的管中采样.

408M型双联阀泵采样器

使用404型Geokon线振式读数器来测量压力

    专用传感器可以快速而且准确的测量温度和总水压. 除非静态水位很浅, 从效率和精确性两点来说, 传感器是水位测量的最佳方式.
    在Waterloo多水位监测系统中选择使用的传感器是非常精确并且耐用的线振式传感器. 它们可以胜任长期的工作, 随时间的流逝偏移最少. 它们可以手动读数, 或者如果需要的话使用支持远程, 无人和遥感操作的数据记录仪来读数. 传感器的压力量程为50psi至500psi(7.25kPa至72.5kPa).

水位测量可以将窄的Solinst102型P1水位计适配到一根开放管的Waterloo监测口中来进行. 它有一个加重并且灵活的探头, 1/4英寸外径, 1.5英寸长(6.35毫米x38毫米).

可以使用一个迷你惯性泵, 微型双联阀泵或者蠕动泵在开放管中进行采样.
® Teflon is a registered trade-mark of the Dupont Corporation.

每一个系统选择的选项都是站点和应用所特定的.

容易的设计依赖于:
    感兴趣的区域
    站点地质情况
    首选的监测方法
    成本考虑
    钻井深度, 直径和类型

请参考下面的图, 然后选择满足您的项目的安装方式. 考虑每个钻井的尺寸和深度并且考虑是否需要使用套管. 决定选用永久性还是临时性的系统, 区域的数目以及每个区域的深度, 首选的监测选项, 及任何需要的特殊材质.

在开发您的计划的同时, Solinst技师非常乐意帮助您评估选项并定制一个最符合您的需求的系统.

系统已经被用来监测:
     海水入侵
    DNAP&LNAPL溢出站点
    工业清理
    废弃物处理/填埋场
    管线泄漏
    土壤气体勘察
    坝体泄漏/修复
    污染鉴定/清除

Waterloo多水位监测系统已经由各种不同的工业和顾问所指定用在美国, 加拿大及海外数量众多的站点上. Waterloo系统还被(美国政府)有毒废物堆场污染清除基金或RCRA(资源保护及恢复法案), 和每个美国环保署地区所指定和批准用在多个站点上.

系统已经用于:
    定义地下水流动模式
    泵和治理系统的性能监测
    污染物空间分布的鉴定和确定
    迁移污染物的早期预警/探测系统

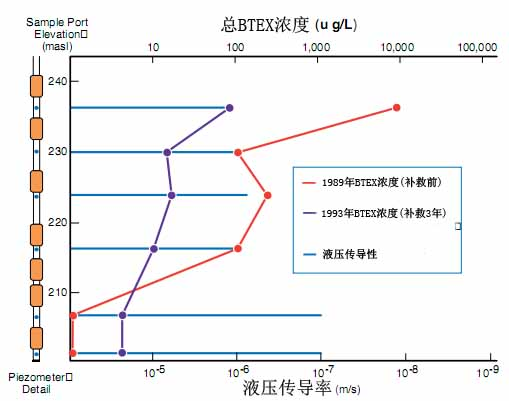

Waterloo多水位监测系统的效果由它在单个钻井中几个不同区域精确而又重复的获取压力和地下水化学数据的能力来证明. 下面的数据显示了一个油管泄漏处因为正在进行的泵和治理操作所引起的BTEX污染物总量的下降.
