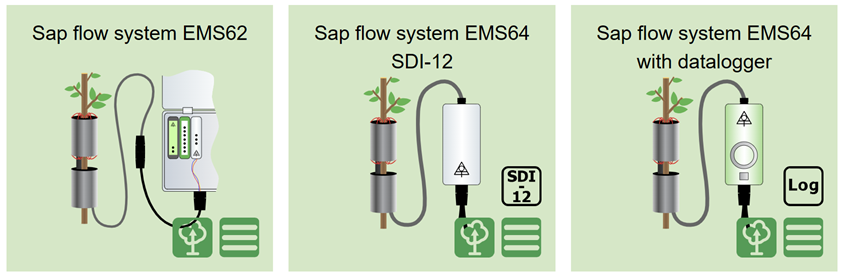

我们最新引进的模块化茎流系统EMS62由SF62B模块、SF64茎流传感器和数据记录仪组成。

主要特点：

• 可变功率和恒定dT 的组织热平衡方法

• 干组织的外部加热和内部温度测量

• 茎组织不会过热

• 极高的效率 > 低能耗

• 电量需求与液流速率成正比——适合太阳能供电

• DIN 导轨安装模块

• 电压输出

系统描述

测量系统由带电压输出的 EMS 62B（DIN 导轨安装）模块、茎流传感器 SF 64（6-12 或 10-20 mm）、防风雨罩和连接电缆组成。系统已准备好连接到支持单端或差分电压 (2.5 V) 测量的数据记录器。

系统组成：

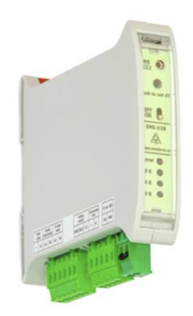

模块SF 6X (SDI-12)

电子单元包括电源单元、温度和加热功率测量电路、控制系统和输出D/A转换器。电子电路的设计旨在实现最大功率效率，以节省电池。耗电量与加热功率成正比。EMS 62 控制模块没有防风雨措施。它设计用于与数据记录器和电源端子一起安装到外壳中的 DIN 导轨。

该模块配备了一个用于设置温差（2、4 或 8 K）的按钮以及指示预设 dT 和错误状态的 LED 指示灯。

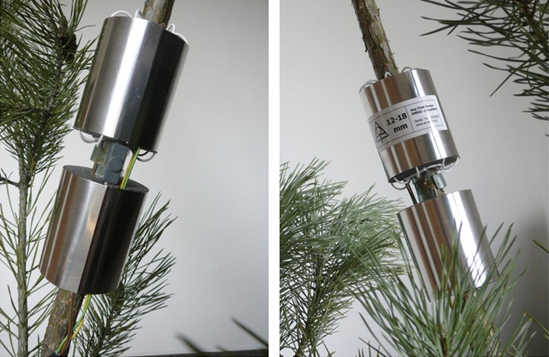

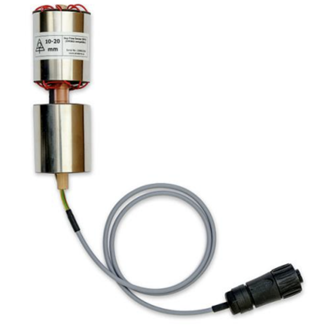

植物茎流传感器 SF 64

用于连续测量汁液体积的传感器。直径在 6 至 20 毫米之间的茎中的流量（液流传感器根据茎厚度有两种尺寸 - 6 至 12 和 10 至 20 毫米）。传感器由两个相似的圆柱形部件组成。每个部分都用绝缘泡沫包裹阀杆。其中一部分包含线性加热元件，通过软泡沫轻轻地将其压在阀杆上。将针式热电偶沿径向插入到加热元件上边缘水平的阀杆上（沿水运动的方向）。第二个圆筒没有加热器，它仅覆盖相对于热对称性定位的参考针热电偶。通过传感器的水被加热并控制加热功率以保持针之间的温差。然后，输入功率与通过传感器的水量（以千克/小时为单位）成正比。

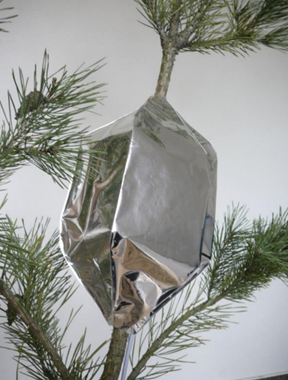

天气防护套装

茎上的测量点受到保护，免受环境因素的影响，主要是通过反射绝缘天气防护罩免受阳光直射。它反射阳光，减少环境温度对热场的影响。它还可以保护传感器免受大雨和大风的影响，尽管茎上的少量潮湿不会影响测量。正确安装传感器需要大约 30 厘米的茎杆空间。

供电和数据访问

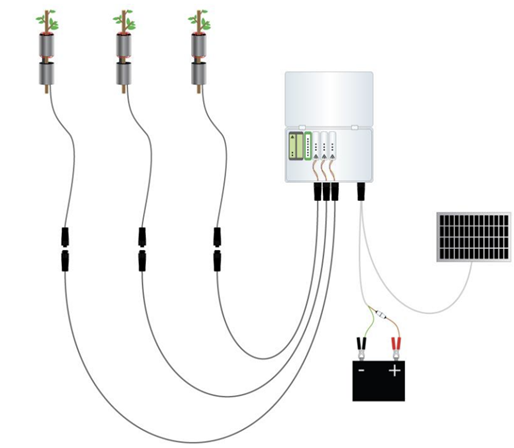

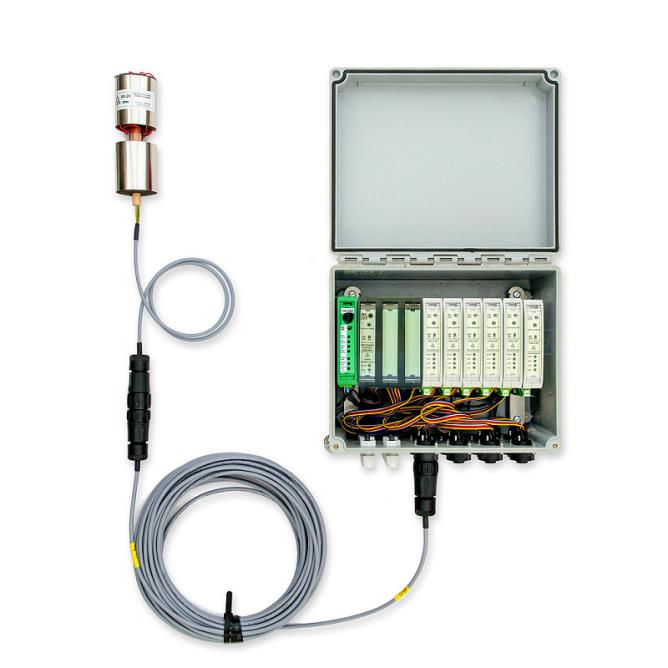

系统已准备好连接到支持单端或差分电压 (2.5 V) 测量的数据记录器。 如下是 EMS 数据记录器 RailBox RB 的布置示意图。

产品规格：

SF64茎流传感器：

小型植物：
